T系列
所屬類型： / spinea減速機
更新時間：2018-11-21 10:27:40
關鍵詞 ：T系列-減速機廠家,擺線針輪減速機,齒輪減速機,RV減速機,spinea減速機
簡 述 ：

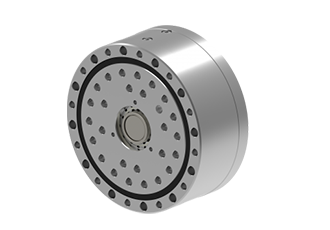

T系列是帶有圓柱形殼體的Twinspin高精度減速機應用范圍最廣的形式。該系列內部包含精密減速機構和高強度交叉滾子軸承，又名“軸承式減速機”。這種設計可以把負載直接安裝在減速機輸出法蘭上，省去輸出端的額外軸承。T系列采用模塊化設計，允許用戶通過電機法蘭的方式連接各種電機。標準的T系列減速機為半密封狀態；需要用輸入法蘭和墊圈密封。SPINEA可根據客戶電機結構提供全密封帶輸入法蘭的減速機。
| 型號 | 速比 | 額定轉矩 | 加速和制動轉矩 | 容許緊急制動轉矩 | 額定輸入轉速 | 工作周期內有效輸入轉矩5） | 最大容許輸入轉速10） | 傾覆剛度1）6） | 扭轉剛度1）7） | 最大無負載啟動轉矩9） | 最大反向驅動轉矩9） |
| i | TR [Nm] | Tmax [Nm] | Tem [Nm] | nR [rpm] | nef[rpm] | nmax [rpm] | Mt[Nm/arcmin] | kt[Nm/arcmin] | [Nm] | [Nm] | |
| TS 60 | 35 | 37 | 74 | 185 | 2000 | 3000 | 4000 | 27 | 3,5 | 0,16 | 9 |
| 47 | 5000 | 0,12 | 9 | ||||||||
| 63 | 0,12 | 10 | |||||||||
| TS 70 | 41 | 50 | 100 | 250 | 2000 | 2000 | 4000 | 35 | 7 | 0,30 | 11 |
| 57 | 2500 | 5000 | 0,15 | 12 | |||||||
| 75 | 0,14 | 13 | |||||||||
| TS 80 | 37 | 78 | 156 | 390 | 2000 | 3000 | 4000 | 62 | 9 | 0,35 | 14 |
| 63 | 5000 | 0,20 | 15 | ||||||||
| 85 | 0,12 | 16 | |||||||||
| TS 110 | 33 | 122 | 244 | 610 | 2000 | 2000 | 3500 | 150 | 22 | 0,35 | 24 |
| 67 | 2500 | 3900 | 0,35 | 28 | |||||||
| 89 | 2000 | 4500 | 0,30 | 30 | |||||||
| 119 | 2500 | 0,20 | 33 | ||||||||
| TS 140 | 33 | 268 | 670 | 1340 | 2000 | 2000 | 3000 | 340 | 54 | 0,60 | 40 |
| 57 | 2500 | 3200 | 0,40 | 40 | |||||||
| 87 | 4500 | 0,35 | 55 | ||||||||
| 115 | 0,35 | 65 | |||||||||
| 139 | 0,34 | 65 | |||||||||
| TS 170 | 33 | 495 | 1237 | 2475 | 2000 | 1500 | 3000 | 705 | 102 | 2,00 | 75 |
| 59 | 2000 | 3500 | 2,00 | 85 | |||||||
| 83 | 2500 | 1,40 | 100 | ||||||||
| 105 | 4000 | 1,20 | 125 | ||||||||
| 141 | 0,40 | 125 | |||||||||
| TS 200 | 63 | 890 | 2225 | 4450 | 2000 | 1500 | 3500 | 1070 | 178 | 1,90 | 90 |
| 83 | 2000 | 4000 | 1,80 | 120 | |||||||
| 125 | 4000 | 1,70 | 200 | ||||||||
| 169 | 2200 | 4500 | 0,90 | 210 | |||||||
| TS 240 | 37 | 1620 | 4050 | 8100 | 1500 | 1000 | 2000 | 1800 | 340 | 3,00 | 90 |
| 87 | 1500 | 3000 | 1,75 | 160 | |||||||
| 121 | 3500 | 1,70 | 170 | ||||||||
| 153 | 3700 | 1,20 | 180 | ||||||||
| TS 300 | 63 | 2940 | 7350 | 14700 | 1500 | 1100 | 2500 | 3500 | 680 | 3,00 | 200 |
| 125 | 1400 | 3200 | 2,00 | 250 | |||||||
| 191 | 1500 | 3500 | 1,50 | 300 |
保留更改權
1、代表靜態值。更多信息請看扭轉剛度，傾覆剛度一章。
2、負載輸出轉速15rpm。
3、傾覆力矩Mcmax的值適用于Fa=0的情況，當Fa≠0時請看傾覆力矩一章。
4、軸向力Famax的值適用于Mc=0的情況，當Mc≠0時請看傾覆力矩一章。
5、有效轉速在傳遞損失大于1弧分或潤滑油粘度較小時可以更高，對傳遞損失小于0.6弧分時的有效轉速請咨詢廠家。
6、本參數取決于減速機的形式。
7、本參數取決于減速機的形式，速比和傳遞損失。
8、本參數僅供參考，具體數值取決于減速機的形式，以實際為準。
9、減速機溫度低于20°C時，無負載啟動轉矩和反向轉矩會升高。
10、取決于工作周期；實際輸入轉速可更高，請咨詢廠家。
| 型號 | 速比 | 最大傳遞損失 | 平均角度傳遞誤差1）7） | 磁滯 | 最大傾覆力矩2)3) | 額定徑向力2) | 最大軸向力2)4) | 輸入慣量8) | 重量8) |
| i | LM [arcmin] | ATE [arcsec] | H [arcmin] | M c max [Nm] | F rR [kN] | F a max [kN] | l [10-4 kgm2] | m [kg] | |
| TS 60 | 35 | <1,5 | ±36 | <1,5 | 107 | 2,6 | 3,7 | 0,006 | 0,86 |
| 47 | |||||||||
| 63 | |||||||||
| TS 70 | 41 | <1,5 | ±36 | <1,5 | 142 | 2,8 | 4,1 | 0,061 | 1,05 |
| 57 | |||||||||
| 75 | |||||||||
| TS 80 | 37 | <1,5 | ±36 | <1,0 | 280 | 4,8 | 6,9 | 0,03 | 1,64 |
| 63 | |||||||||
| 85 | |||||||||
| TS 110 | 33 | <1,0 | ±20 | <1,0 | 740 | 9,3 | 13,1 | 0,16 | 3,76 |
| 67 | |||||||||
| 89 | |||||||||
| 119 | |||||||||
| TS 140 | 33 | <1,0 | ±20 | <1,0 | 1160 | 11,5 | 17 | 0,67 | 6,45 |
| 57 | |||||||||
| 87 | |||||||||
| 115 | |||||||||
| 139 | |||||||||
| TS 170 | 33 | <1,0 | ±20 | <1,0 | 2430 | 19,2 | 27,9 | 1,15 | 11,07 |
| 59 | |||||||||
| 83 | |||||||||
| 105 | |||||||||
| 141 | |||||||||
| TS 200 | 63 | <1,0 | ±18 | <1,0 | 3300 | 21,1 | 31,7 | 2,6 | 17,23 |
| 83 | |||||||||
| 125 | |||||||||
| 169 | |||||||||
| TS 240 | 37 | <1,0 | ±18 | <1,0 | 5720 | 30,8 | 47,3 | 3,9 | 31,15 |
| 87 | |||||||||
| 121 | |||||||||
| 153 | |||||||||
| TS 300 | 63 | <1,0 | ±18 | <1,0 | 12000 | 45,3 | 68,1 | 11,2 | 55,73 |
| 125 | |||||||||
| 191 |
重要提示：
• 表中的負載值在使用時間為L(zhǎng)10 =6000 小時內有效。
• 高精度減速機適用于輸出轉速變化的S3-S8工作制。
S1工作制請聯系廠家。
• T系列減速機尺寸圖不顯示密封。
• 密封選項請看安裝指導一章。
•工作周期內的最大轉速請聯系生產廠家。
• 表中的數據適用于額定工作溫度。
T series特點
|
Case 殼體 |
b) TC-輸出面帶螺紋孔和通孔2) |
|
Input flange connection 輸入法蘭連接 |
a)帶電機法蘭 b)帶輸入端蓋 c)不帶連接法蘭 |
|
Input shaft design 輸入軸設計 |
a)帶鍵輸入軸 b)特殊定制 |
|
Installation and operation characteristics 安裝和運行特征 |
|
1)適用于TS 60, TS 70, TS 80, TS 110, TS 140
2)適用于TS 170, TS 200, TS 240, TS 300
T series訂購規格
|
Name 名稱 |
Size尺寸 |
Ratio 速比 |
Series 系列版本 |
Shaft version 輸入軸形式 |
|
|
P (DIN 6885) |
S |
||||
|
TS
|
60 |
35, 47, 63 |
TB |
6 |
• |
|
70 |
41, 57, 75 |
TB |
11 |
• |
|
|
80 |
37, 63, 85 |
TB |
8 |
• |
|
|
110 |
33, 67, 89, 119 |
TB |
14 |
• |
|
|
140 |
33, 57, 87, 115, 139 |
TB |
19 |
• |
|
|
170 |
33, 59, 83, 105, 141 |
TC |
24 |
• |
|
|
200 |
63, 83, 125, 169 |
TC |
24 |
• |
|
|
240 |
37, 87, 121, 153 |
TC |
28 |
• |
|
|
300 |
63, 125, 191 |
TC |
28 |
• |
|
帶電機法蘭的T系列型號訂購實例：TS200–125–TC–P24–M235–P231。M235和P231是特殊定制號。
T 系列是帶有圓柱形殼體的Twinspin高精度減速機應用范圍最廣的形式。該系列內部包含精密減速機構和高強度交叉滾子軸承，又名“軸承式減速機”。這種設計可以把負載直接安裝在減速機輸出法蘭上，省去輸出端的額外軸承。T系列采用模塊化設計，允許用戶通過電機法蘭的方式連接各種電機。標準的T系列減速機為半密封狀態；需要用輸入法蘭和墊圈密封。SPINEA可根據客戶電機結構提供全密封帶輸入法蘭的減速機。
優點
• 零背隙 • 力矩大 • 定位精度和重復精度高 • 扭轉剛度和傾覆剛度大 • 尺寸小重量輕 • 速比大 • 效率高 • 壽命長 • 裝配簡單
